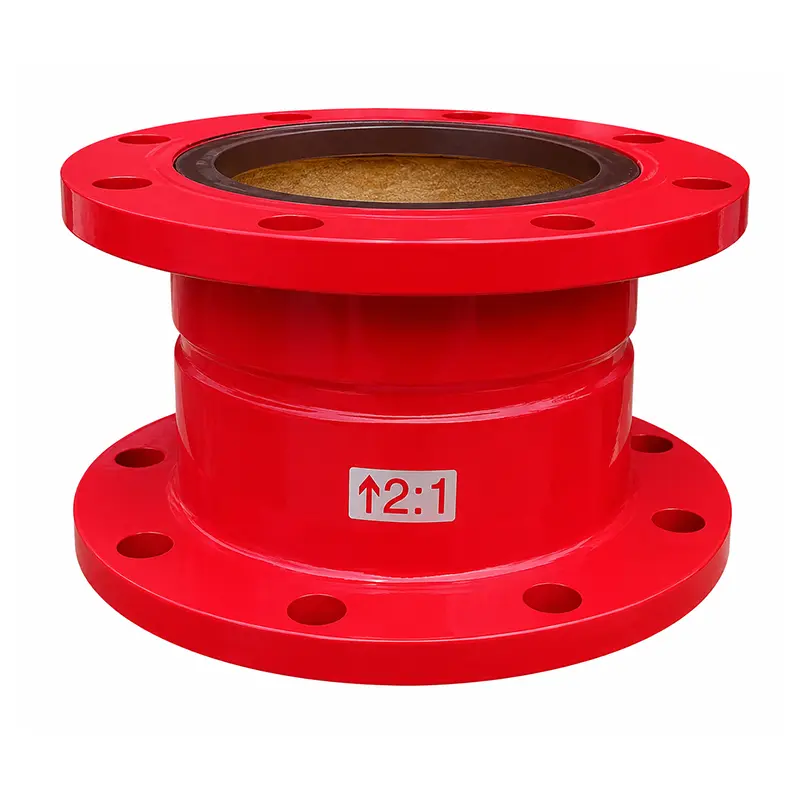

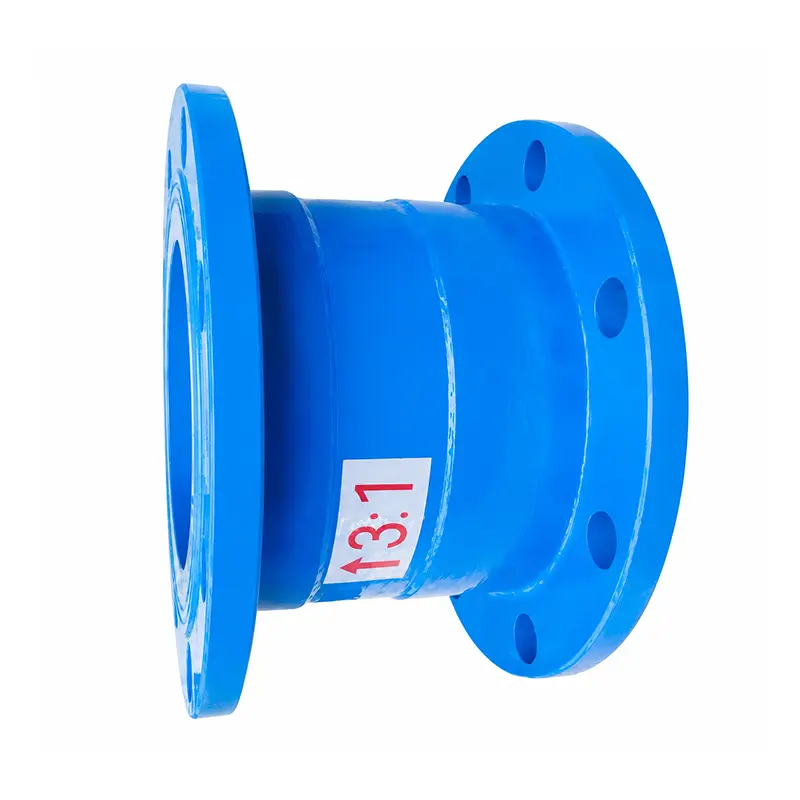

Injap Pengurangan Tekanan Nisbah

Injap Pengurangan Tekanan Nisbah FUXEON® menyediakan kawalan tekanan berkadar melalui struktur omboh dalamannya. Dengan nisbah tekanan yang boleh dipilih, tekanan kerja berkadar 1.6 MPa, pilihan bahan besi mulur atau keluli tahan karat, dan sambungan bebibir, ia sesuai untuk aplikasi bekalan air bangunan dan industri yang memerlukan pengurangan tekanan berkadar.

    FUXEON®Injap Pengurangan Tekanan Nisbahdireka untuk mengurangkan tekanan air dengan menggunakan perbezaan antara kawasan tekanan berkesan di kedua-dua hujung omboh dalaman. Sebagai jenis khususinjap pengurangan tekanan, ia mewujudkan hubungan berkadar tetap antara tekanan masuk dan keluar. Ia amat sesuai untuk metalurgi, petroleum, sistem hidraulik, unit ujian tekanan air, bekalan air kediaman, dan sistem bekalan air bangunan bertingkat tinggi.

    Nisbah pengurangan tekanan yang tersedia termasuk 2:1, 3:1, 4:1, 3:2, dan 5:2. Injap boleh mengurangkan kedua-dua tekanan dinamik dan statik dan sesuai untuk sistem saluran paip berasaskan air yang memerlukan kawalan tekanan berkadar.

    Prinsip Kerja

    Injap beroperasi dengan ketat mengikut keseimbangan daya antara kawasan omboh berkesan yang berbeza. Oleh kerana kedua-dua kawasan berkesan adalah berbeza, tekanan masuk dan keluar mengekalkan hubungan berkadar yang telah ditetapkan. Tidak seperti injap standard, tekanan alur keluar berubah dengan tekanan masuk dan bukannya kekal malar sepenuhnya.

    P1×S1 = P2×S2
    P1 / P2: Tekanan masuk dan keluar
    S1 / S2: Kawasan tekanan berkesan di kedua-dua hujung omboh

    Nisbah pengurangan tekanan ditentukan oleh teras injap dalaman dan pelapik silinder yang dipadankan. Dimensi komponen yang berbeza mencipta kawasan tekanan berkesan yang berbeza. Nisbah ialah parameter reka bentuk struktur dan tidak boleh dilaraskan secara berterusan semasa operasi. Nisbah tekanan yang berbeza memerlukan konfigurasi teras injap dan pelapik silinder yang sepadan.

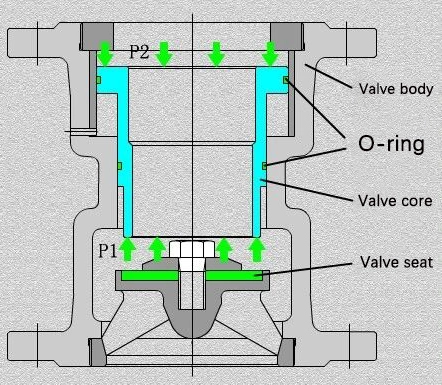

    Ratio Pressure Reducing Valve Structure

    Perbandingan Produk: Injap Mana Yang Anda Perlukan?

    Reka bentuk injap pengurangan tekanan yang berbeza sesuai untuk keperluan sistem yang berbeza. Perbandingan berikut membantu pembeli memilih kaedah kawalan tekanan yang sesuai.

    Injap Pengurangan Tekanan Nisbah
    • Kawalan TekananNisbah kawasan omboh dalaman tetap
    • Tekanan KeluaranBerubah secara berkadar dengan salur masuk
    • Nisbah TekananNisbah struktur tetap
    • Kerumitan SistemAgak mudah
    • PenyelenggaraanAgak rendah
    • Terbaik UntukPengezonan tekanan & perhubungan tetap
    Injap Pengurangan Tekanan Boleh Laras
    • Kawalan TekananMekanisme spring dan injap
    • Tekanan KeluaranMengekalkan tekanan pratetap
    • Nisbah TekananBoleh laras
    • Kerumitan SistemSederhana
    • PenyelenggaraanSederhana
    • Terbaik UntukSistem bangunan/perindustrian am
    Injap Pengurangan Tekanan Dikendalikan Juruterbang
    • Kawalan TekananInjap pandu mengawal injap utama
    • Tekanan KeluaranDikawal melalui sistem perintis
    • Nisbah TekananBoleh laras
    • Kerumitan SistemLebih kompleks
    • PenyelenggaraanLebih tinggi kerana komponen perintis
    • Terbaik UntukSistem aliran besar & kompleks

    Data Teknikal

    Standard
    GB/T 21386-2008
    Diameter Nominal
    Saiz DN yang tersedia hendaklah disahkan mengikut model yang dipilih
    Tekanan Kerja Ternilai
    1.6 MPa
    Tekanan Pembukaan Minimum
    0.2 MPa untuk 2:1 / 0.3 MPa untuk 3:1
    Nisbah Tekanan
    2:1, 3:1, 4:1, 3:2, 5:2
    Bahan Badan Injap
    Besi Mulur, Keluli Tahan Karat
    Sederhana & Suhu
    Air, ≤80°C
    Sambungan
    Bebibir

    Prestasi & Kawalan Kualiti

    Prestasi hidraulik dipengaruhi oleh diameter nominal, tekanan masuk, nisbah tekanan, kadar aliran dan rintangan saluran paip. Apabila aliran meningkat, kehilangan tekanan merentas injap dan saluran paip juga mungkin berubah. Untuk pemilihan kejuruteraan yang tepat, diameter nominal, kadar aliran operasi, julat tekanan masuk, dan tekanan alur keluar yang diperlukan harus dipertimbangkan bersama.

    FUXEON® mempunyai pelbagai kemudahan pemesinan dan pengeluaran serta boleh mengeluarkan beberapa ribu injap pengurangan tekanan setiap bulan. Setiap injap siap mengalami aUjian tekanan 2.4 MPa dengan tempoh penahanan selama 5 minituntuk memeriksa kekuatan injap dan prestasi pengedap sebelum penghantaran. Kemudahan kami tahanISO 9001, ISO 14001 dan ISO 45001pensijilan.

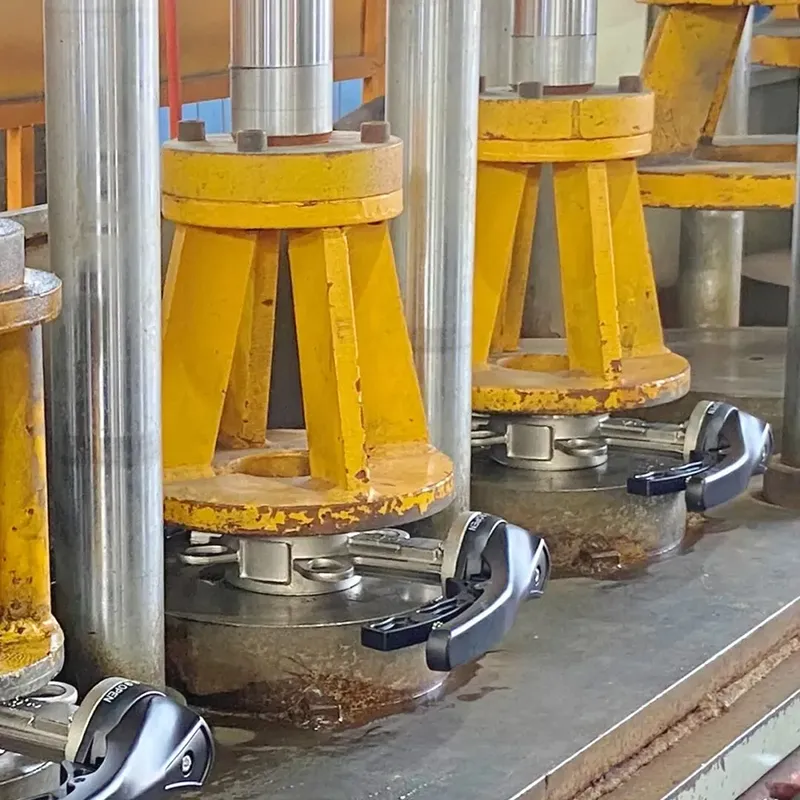

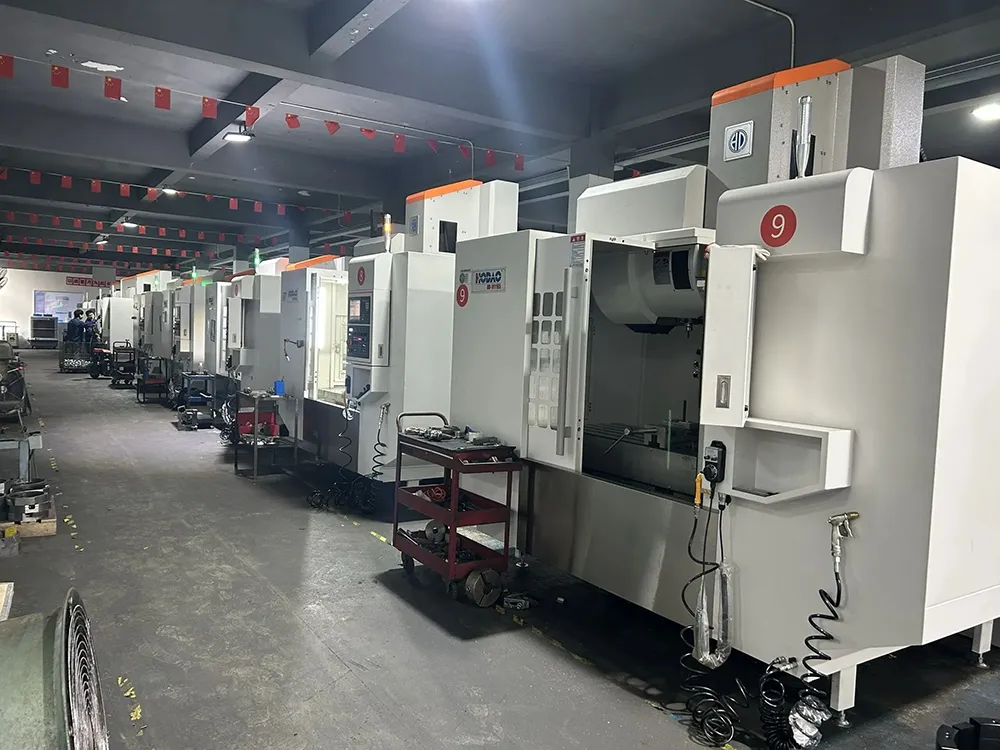

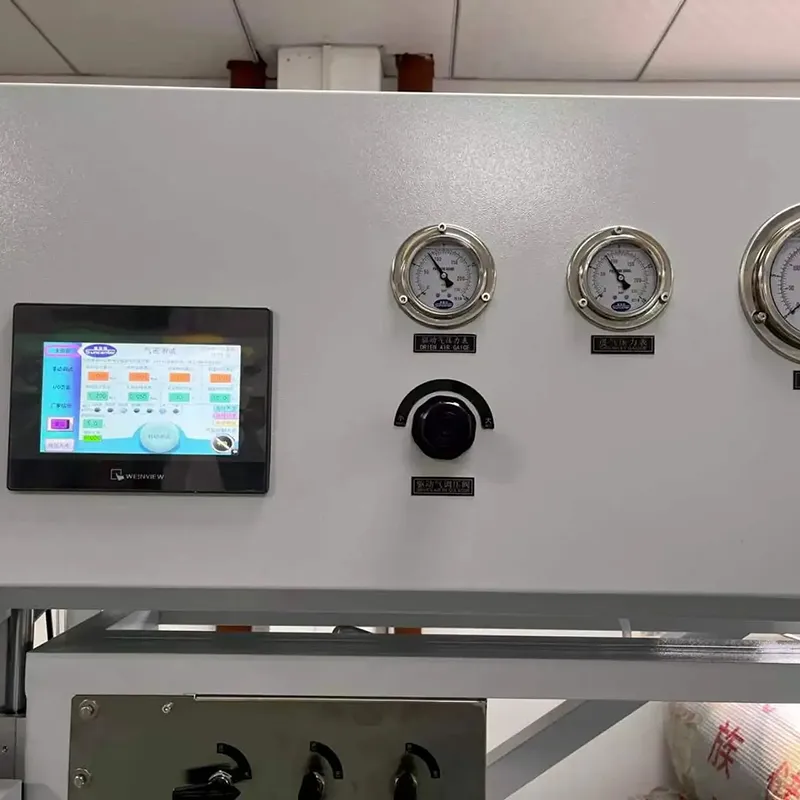

    Ratio Pressure Reducing Valve Test Ratio Pressure Reducing Valve Production

    Keperluan Pemasangan

    ⚠️ Petua Pemasangan Penting

    1. Saluran paip hendaklah dibersihkan sebelum dipasang. APenapis jenis YMESTI dipasang di hulu untuk mengelakkan serpihan daripada memasuki injap.
    2. Injap pintuatauinjap rama-ramahendaklah dipasang sebelum dan selepas injap untuk penyelenggaraan yang lebih mudah.
    3. Untuk sistem yang memerlukan bekalan air berterusan, dua injap dengan diameter nominal yang sama boleh dipasang secara selari.
    4. Lubang kecil pada badan injap TIDAK boleh menghadap ke atas, kerana air atau serpihan yang masuk ke dalam lubang boleh menjejaskan operasi injap.

    Aplikasi

    Injap Pengurangan Tekanan Nisbah sesuai untuk metalurgi, sistem berkaitan petroleum, sistem hidraulik, unit ujian tekanan air, sistem bekalan air kediaman dan bangunan bertingkat tinggi. Ia amat berkesan dalam aplikasi pengezonan tekanan di mana tekanan hiliran perlu mengekalkan hubungan berkadar yang ketat dengan tekanan huluan, berfungsi dengan lancar denganpam bombaatau talian bekalan perbandaran.

    Soalan Lazim

    Bolehkah Nisbah Dilaraskan?

    Tidak. Nisbah pengurangan tekanan ditentukan oleh teras injap dalaman dan dimensi pelapik silinder. Untuk menukar nisbah, konfigurasi komponen dalaman yang sepadan mesti ditukar.

    Adakah Tekanan Keluaran Malar?

    Tidak. Tekanan alur keluar berubah secara berkadar dengan tekanan masuk mengikut nisbah pengurangan tekanan yang telah ditetapkan.

    Bagaimana Nisbah Dipilih?

    Bagi sistem bekalan air domestik, nisbah biasanya tidak lebih daripada 3:1; untuk sistem perlindungan kebakaran, tidak lebih daripada 4:1; dan untuk sistem air panas domestik, tidak lebih daripada 2.5:1.

    Bagaimanakah Saiz Injap Dipilih?

    Diameter nominal hendaklah dipilih berdasarkan saiz saluran paip, kadar aliran, tekanan masuk, keperluan tekanan alur keluar dan keadaan operasi. Tolonglahhubungi jurutera kamiuntuk mengesahkan saiz DN.
