Injap pelega tekanan pegangan FUXEON® dicirikan oleh kepelbagaian dan kemudahan penyelenggaraannya. Sebagai injap pelepas tekanan, ia merasakan perubahan dalam tekanan sistem; jika tekanan melebihi nilai keselamatan yang ditetapkan, injap terbuka secara automatik, dengan cepat melepaskan media berlebihan untuk mengurangkan tekanan dan mengelakkan saluran paip dan peralatan daripada pecah atau rosak akibat tekanan berlebihan. Sebagai injap penahan tekanan, ia mengekalkan tekanan bekalan air huluan melebihi nilai yang ditetapkan, memastikan kestabilan bekalan air dan memenuhi permintaan air di bawah keadaan operasi tertentu. Ia digunakan secara meluas dalam alur keluar pam bomba, sistem bekalan air bangunan bertingkat tinggi, dan projek bekalan air berskala besar, memainkan peranan penting dalam menghapuskan tukul air dan melindungi keselamatan sistem.

Komposisi struktur:

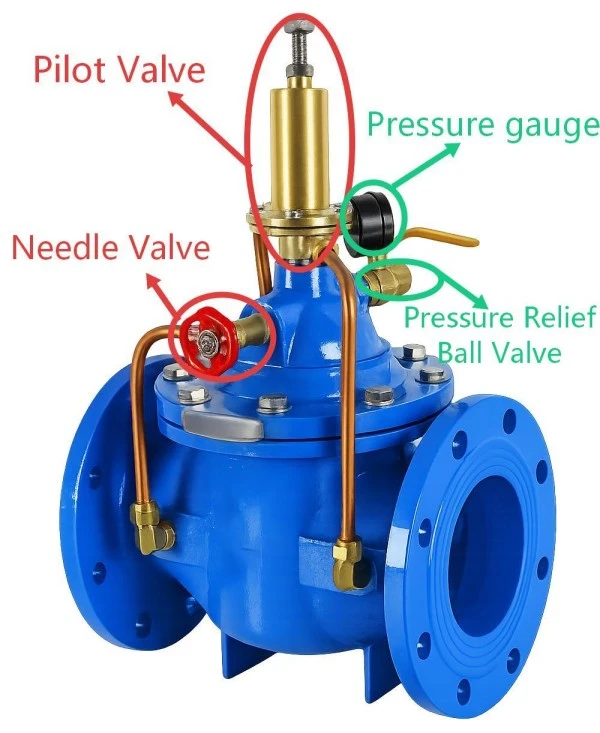

Dalam injap prv, injap utama adalah bahagian utama injap, bertanggungjawab untuk memotong atau mengalirkan cecair. Injap utama dilengkapi dengan ruang kawalan, yang merupakan kawasan utama untuk mengawal operasi injap. Injap pandu digunakan untuk mengesan tekanan sistem dan mengawal operasi injap utama. Ia biasanya mengandungi spring dan elemen kenyal (seperti diafragma atau omboh), dan dengan melaraskan daya pra-menegang spring, ambang tekanan tindakan injap utama boleh ditetapkan. Injap jarum dipasang dalam saluran paip kawalan, digunakan untuk memperhalusi kadar aliran saluran paip kawalan, dengan itu melaraskan ciri buka dan tutup injap dan kelajuan penutupan. Injap bola digunakan untuk menukar mod pengendalian injap (pelepasan tekanan atau penahan tekanan) dan untuk memotong litar kawalan semasa penyelenggaraan rutin. Selain itu, penapis kecil biasanya dipasang di bahagian masuk saluran paip kawalan untuk mengelakkan kekotoran dalam saluran paip daripada memasuki ruang kawalan, mengelakkan sekatan diafragma atau omboh, dan memastikan kebolehpercayaan operasi injap.

Prinsip kerja:

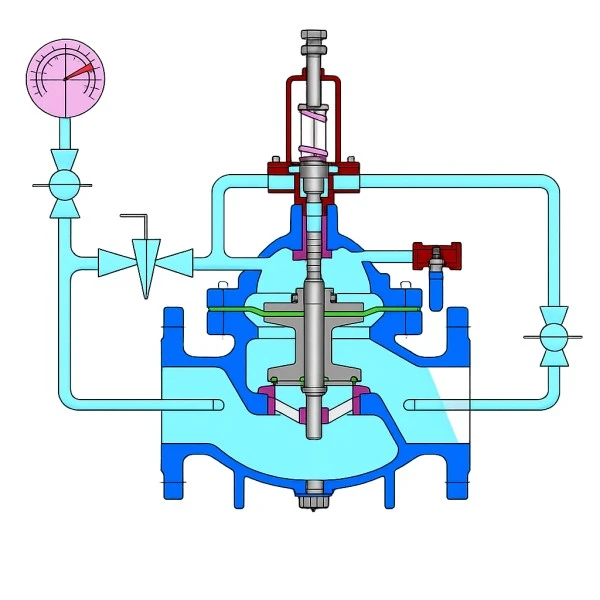

Injap pelepas tekanan terlebih dahulu memerlukan penetapan tekanan bukaan injap utama. Longgarkan nat kunci injap pandu dan putar skru pelaras injap pandu mengikut arah jam. Ini memampatkan spring pelaras, mengenakan daya ke bawah yang lebih besar pada teras injap pandu, sekali gus meningkatkan tekanan bukaan injap utama. Memusing skru pelaras lawan jam mengurangkan tekanan spring, mengurangkan daya pada teras injap pandu dan seterusnya menurunkan tekanan bukaan injap utama. Pantau tekanan saluran paip hulu menggunakan tolok tekanan. Setelah nilai set yang dikehendaki dicapai, ketatkan nat kunci.

Apabila tekanan hulu meningkat, tekanan dalam ruang bawah diafragma injap pandu meningkat secara serentak. Apabila tekanan melebihi nilai yang ditetapkan, diafragma menolak teras injap pandu ke atas, membuka injap pandu dan menyahcas air dari ruang atas diafragma injap utama. Oleh kerana perbezaan tekanan antara ruang atas dan bawah diafragma injap utama, teras injap utama terbuka dan mula mengalirkan air, mengurangkan tekanan saluran paip.

Apabila tekanan saluran paip berkurangan, tekanan dalam ruang bawah diafragma injap pandu juga berkurangan. Apabila tekanan jatuh di bawah nilai yang ditetapkan, teras injap pandu ditutup semula di bawah tindakan spring pelaras. Pada masa ini, tekanan di ruang atas diafragma injap utama beransur pulih. Oleh kerana kawasan berkesan diafragma injap utama adalah lebih besar daripada kawasan galas tekanan teras injap utama, teras injap utama ditutup di bawah perbezaan tekanan antara ruang atas dan bawah diafragma, menghentikan pelepasan air dan dengan itu mengekalkan tekanan saluran paip dalam julat yang ditetapkan.

Parameter teknikal

Kawasan permohonan

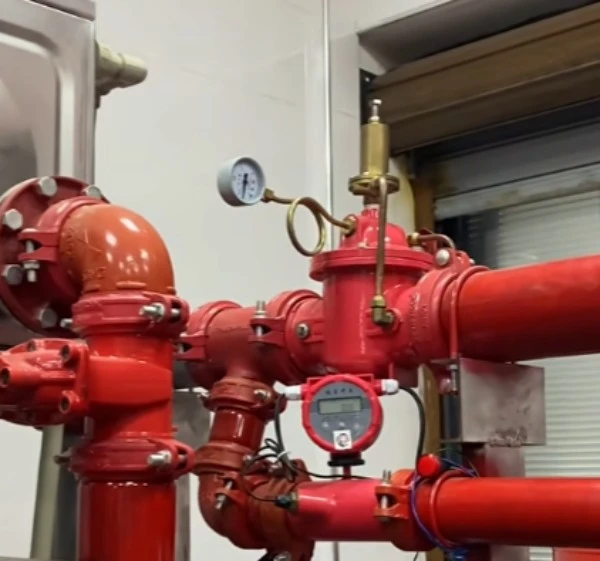

Disebabkan ciri fungsinya yang unik, injap pelepas tekanan digunakan secara meluas dalam pelbagai sistem bekalan air yang memerlukan kawalan tekanan. Dalam sistem perlindungan kebakaran, ia biasanya dipasang pada paip keluar pam kebakaran, terutamanya untuk mengelakkan pam daripada terlalu panas akibat tekanan berlebihan semasa operasi aliran rendah, dan untuk mengelakkan kerosakan pada peralatan daripada tekanan berlebihan dalam rangkaian saluran paip. Dalam sistem bekalan air bangunan bertingkat tinggi, ia digunakan untuk melindungi paip dan peralatan di tingkat atas daripada kerosakan yang disebabkan oleh turun naik tekanan bekalan air. Tambahan pula, dalam projek bekalan air bandar dan sistem perindustrian (seperti industri petroleum dan kimia), injap pelega tekanan juga biasanya digunakan untuk menghapuskan kesan tukul air dan melindungi operasi selamat injap dan saluran paip.

Pemasangan dan penyelenggaraan

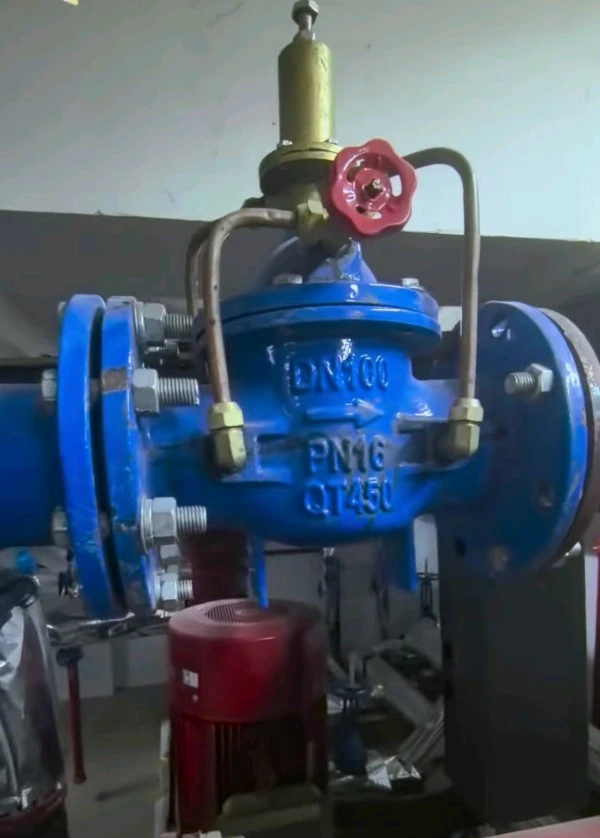

Apabila memasang injap prv air, adalah penting untuk memberi perhatian kepada arah aliran medium. Pastikan anak panah arah aliran air pada badan injap sejajar dengan arah aliran medium dalam saluran paip. Mengenai lokasi pemasangan, pemasangan menegak dengan penutup injap menghadap ke atas biasanya disyorkan untuk pemerhatian, penyelenggaraan dan saliran harian yang mudah. Untuk injap dengan diameter nominal yang lebih besar (seperti DN200 dan ke atas), pemasangan mendatar biasanya dinasihatkan. Untuk melindungi komponen ketepatan dalaman injap, penapis mesti dipasang di hulu injap untuk mengelakkan kekotoran daripada memasuki ruang kawalan dan menyebabkan gangguan atau kerosakan injap. Tambahan pula, adalah disyorkan untuk memasang paip pintasan dan injap pada saluran paip utama untuk membolehkan bekalan air tidak terganggu semasa penyelenggaraan atau pembaikan injap.

Penyelenggaraan

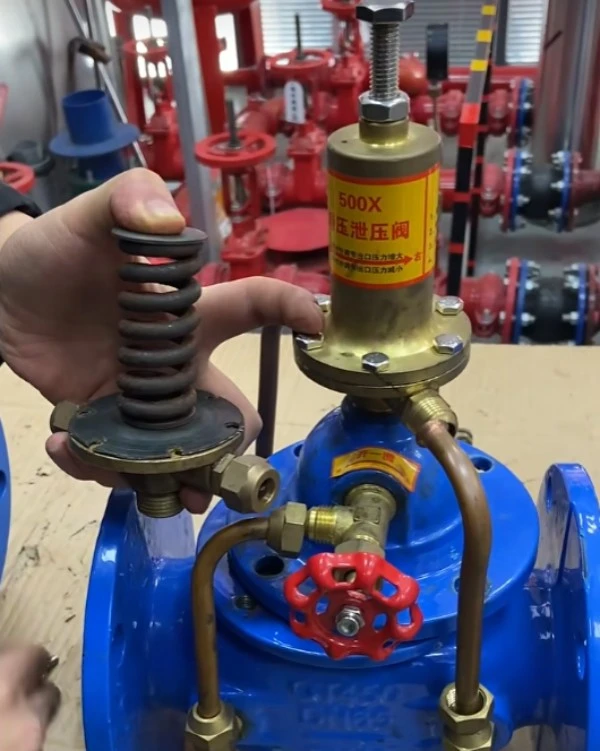

Tetapan tekanan injap prv air biasanya dicapai dengan melaraskan skru pelaras pada injap pandu. Memusingkannya mengikut arah jam akan meningkatkan tekanan operasi, dan memusingkannya ke arah lawan jam mengurangkan tekanan operasi. Semasa penggunaan, penapis perlu diperiksa secara berkala untuk kesesakan; adalah disyorkan untuk membersihkan skrin penapis setiap 3 bulan untuk memastikan litar kawalan tidak terhalang. Saliran hendaklah diperiksa setiap enam bulan semasa operasi. Jika kebocoran injap atau operasi tidak normal didapati, pengedap atau diafragma perlu dibaiki dengan segera. Selain itu, injap pintu sebelum dan selepas injap hendaklah diperiksa dengan kerap untuk memastikan ia berada dalam kedudukan terbuka, menjamin injap berfungsi dengan baik.
